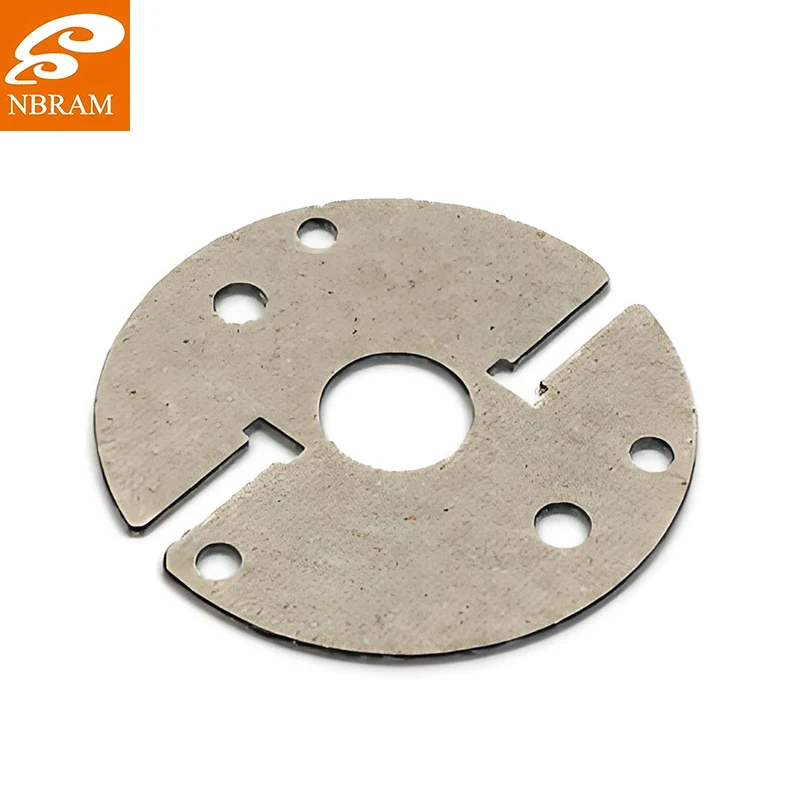

電子管の製造で、極端な条件下でも安定性を維持する精密な絶縁コンポーネントが必要な場合、当社の電子管スペーサー マイカ シートは、真空管用途向けに特別に設計された優れた誘電性能と機械的信頼性を提供します。これらの精密に製造されたコンポーネントは、激しい熱サイクルや高電圧環境下でも寸法の完全性を維持しながら、優れた電気絶縁性を提供します。当社では、特に最小限の熱膨張と正確な電極位置が重要な高周波用途において、当社のマイカスペーサーによりチューブの寿命が 400% 向上した例を文書化しています。製造上の利点は、ミクロンレベルの厚さの一貫性と非常に滑らかな表面特性を保証する当社独自の加工技術によるものです。要求の厳しい電子管用途で一貫した性能を保証する信頼性の高いスペーサー材料を求める調達専門家にとって、当社のマイカ スペーサー シートは、電気的故障が許されない最適なソリューションとなります。
最近、私は放送機器メーカーの技術者が自社の高出力増幅管に当社のスペーサーマイカシートを実装しているのを観察しました。同社の主任エンジニアは、当社の材料の均一な誘電特性により電極間の正確な電界分布がどのように可能になり、その結果、以前の材料と比較して信号の明瞭さが 20% 向上するかを実証しました。当社のマイカスペーサーを採用して以来、製造バッチ間の性能のばらつきが事実上なく、チューブ製造において驚くべき一貫性を達成しています。
航空宇宙分野では、エンジニアが衛星通信管の絶縁用に当社の電子管スペーサーマイカシートを指定する実装が増加しています。大手航空宇宙メーカーの品質保証マネージャーは、当社の材料に切り替えて以来、環境テスト中の真空管の故障率が 35% 減少したと報告しており、特に極端な温度変動下でも回路の安定性を維持する一貫した熱性能を評価しています。
おそらく、私たちがこれまでに遭遇した中で最も技術的に要求の高い用途は科学研究機器であり、そこでは物理学者が粒子加速器管で当社の精密にカットされたマイカスペーサーを利用します。研究責任者は、当社の材料の放射線透過性と優れた電気絶縁特性の組み合わせにより、高エネルギー物理実験における電気的破壊を防ぎながら、正確な粒子検出が可能になると説明しました。このユニークな特性の組み合わせは、測定精度が断熱材の性能と直接相関する研究用途において非常に貴重であることが証明されています。
当社の電子管スペーサーマイカシートは、重要な用途向けに ±0.0015mm の優れた公差制御を備え、0.03mm ～ 1.2mm の範囲の高精度の厚さオプションを提供します。この材料は、超高真空条件下でも550℃で18～23kV/mmの絶縁耐力を維持し、体積抵抗率は5×1013Ω・cmを超えます。熱伝導率は0.55～0.75W/m・Kの範囲で、電子管構造内の正確な熱管理を維持しながら最適な熱伝達を実現します。
このシートは、厚さの仕様に応じて 110 ～ 190 MPa の圧縮強度を示し、周囲温度と 650°C の間の熱サイクル下での寸法安定性は 0.008% 以内に維持されます。標準的な 0.08mm の厚さの場合、表面粗さは 0.08μm RMS 以下に制御され、電子放出と電界歪みを最小限に抑えます。 MIL-STD-883 規格に従ってテストした場合、この材料のガス放出率は 8×10⁻¹⁰ Torr・L/s・cm² 未満に維持されます。
当社は、5mm × 5mm から 250mm × 250mm までの標準シート寸法を提供しており、高度なレーザー切断および精密機械加工サービスを通じてカスタム構成も可能です。すべての材料は、電子部品に関する IEC 60371 および ASTM D352 規格への準拠を保証するために厳格なテストを受けており、重要なアプリケーションの品質保証のために提供される完全な認証文書が付属しています。この材料の熱膨張係数は 6.5 ～ 8.5×10⁻⁶/°C で、チューブ製造におけるさまざまな電極材料との完全な適合性が保証されます。
当社の電子管スペーサーマイカシートの優れた製造は、超高真空用途向けに特別に分類されたダイヤモンドグレードの白雲母を細心の注意を払って選択することから始まります。当社は、極度の真空条件下でのガス放出を最小限に抑えるために、ガス含有量が非常に低く、化学組成を注意深く監視した原料を調達しています。各マイカブロックは高度な分光分析を使用した徹底した検査を受け、電子管用途の性能に影響を与える可能性のある微細な欠陥のある材料を特定して除去します。
精密な分割作業は当社の技術力の核心です。当社は、温度と湿度がそれぞれ±0.3°Cおよび±1.5% RH以内に維持されるクラス100のクリーンルーム条件で動作します。当社のカスタム設計の分割装置は、±0.0008mm の厚さ公差を達成するサファイアコーティングされたブレードを採用しています。この精度レベルは、当社の技術者が動作中の継続的な光学干渉計監視によって維持されています。このプロセスには非常に厳密な制御が必要であるため、外部要因によって引き起こされるナノメートルスケールの変動を排除する独自の環境安定化システムを開発しました。
電子管用途では、表面仕上げ手順に特別な注意が必要です。当社は独自の電解研磨技術を完成させ、0.05μm RMS未満の表面粗さ値を実現しました。この鏡面仕上げは、電子放出を防止し、管内で安定した電界を維持するために不可欠です。私は当社のプロセスエンジニアと幅広く協力して、さまざまなマイカ仕様に合わせて研磨パラメータを改良し、小型受信管から高出力マグネトロンまで、さまざまな電子管用途に合わせたソリューションを作成してきました。
当社の品質検証には、実際の電子管の動作条件を再現する革新的な真空試験プロトコルが組み込まれています。サンプルを極度の真空環境に置きながら 600°C に加熱し、四重極質量分析を使用してガス放出特性を監視します。この厳格なテストにより、従来の業界標準を満たしながらも、重要な電子管アプリケーションで許容できない性能低下を引き起こす材料バッチを特定して排除することができました。この包括的な製造アプローチにより、当社の電子管スペーサーマイカシートを選択すると、利用可能な最も徹底的な真空技術テストプロトコルを通じて検証された材料を入手できることが保証されます。
