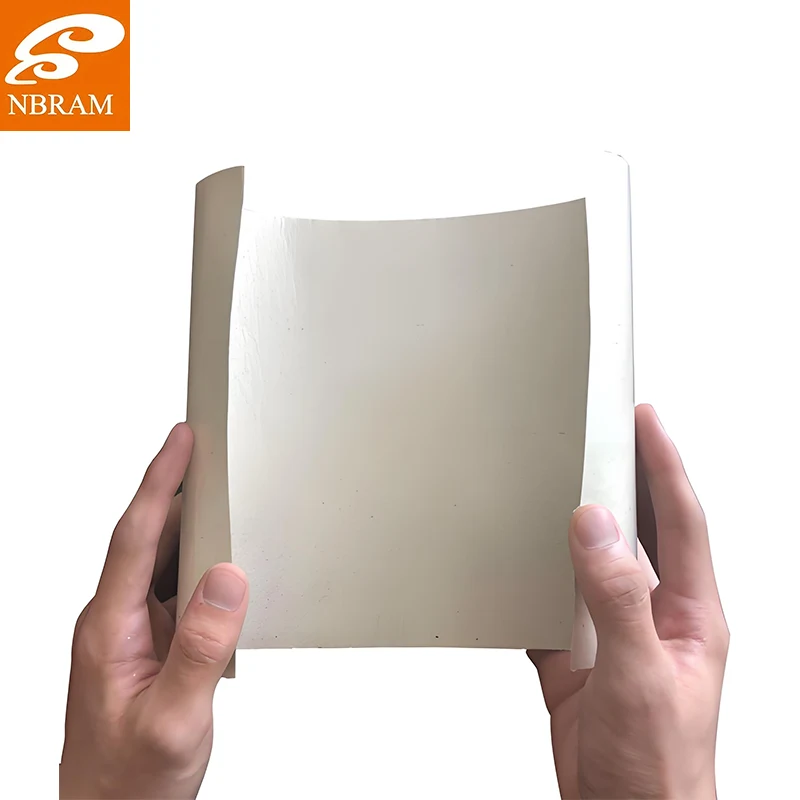

電気技術者が最初にマイカ製品について私たちに相談するとき、多くの場合、彼らは同じ懸念を共有します。「文字通りにも比喩的にも、破損することなく曲げることができる絶縁体が必要です。」まさにそれが、性能を損なうことなく狭いスペースに断熱材を設置するという現実の課題を解決するために、当社がフレキシブルマイカロールを開発した理由です。
NBRAM では、設置中に亀裂が入ったり、複雑な形状に適合しなかったりする硬い断熱材に苦戦する数え切れない技術者を見てきました。当社のフレキシブルマイカロールは、ストレスポイントを作らずに複雑な銅巻線を包み込むことができる絶縁体を必要とするモーターメーカーとの直接協力から生まれました。この解決策は、単にマイカを薄くすることではなく、前例のない柔軟性を達成しながら絶縁耐力を維持するために複合構造全体を再設計することでした。
当社の製品は何が違うのでしょうか?それは、柔軟性の方程式へのアプローチ方法にあります。従来のマイカ製品は、屈曲性は良いが断熱性が低いか、断熱性は良いが段ボールのように扱いやすいかのどちらかでした。私たちは、電気的完全性を維持しながら雲母プレートレットが独立して動くことを可能にする特殊な結合プロセスを開発することで、この暗号を解読しました。これは理論的なものではありません。私たちは、製造施設が信頼性指標を向上させながら設置時間を 40% 短縮した事例を文書化しています。
フレキシブルマイカロールを設計する際、私たちは生産現場で実際に重要な数値に焦点を当てました。この材料の厚さは 0.05 mm から 0.15 mm ですが、真の特徴は、ひび割れや層間剥離なしに最小曲げ半径 2 mm を達成するという、当社独自の柔軟性指数です。
電気的性能は真実を物語っています。体積抵抗率は標準状態で 2.0×1015 Ω・cm であり、繰り返し屈曲した後でも 25 ～ 30 kV/mm の一貫した絶縁耐力を維持します。ただし、これらの数値が重要になるのは、実際の設置および運用中に維持される場合のみです。
機械的には、ロールは 120 ～ 150 N/10 mm 幅の引張強度を示し、破断点伸びは 8 ～ 12% に維持されます。このバランスが重要です。柔軟性が高すぎると構造の完全性が損なわれ、柔軟性が低すぎると狭いスペースに設置できなくなります。当社は、自動車および航空宇宙パートナーとの広範な協力を通じて、このバランスを完成させました。
当社のフレキシブルマイカロールの真の価値は、厳しい設置環境で発揮されます。電気自動車のモーターの製造では、技術者が従来のマイカでは破損を引き起こす可能性がある狭い角に材料を巻き付けているのを見てきました。熱性能は 800°C まで安定しているため、スペースの制約が高温の要求を満たす EV 電源システムに最適です。
柔軟性は設置の利便性だけではなく、長期的な信頼性も重視します。当社は、従来の硬質絶縁体が振動により微小亀裂を発生させた一方で、当社のフレキシブル絶縁体は数百万回の応力サイクルを通じて完全性を維持したという事例を文書化してきました。この耐振動性は、スペースと信頼性の両方が譲れない航空宇宙用途で特に価値があることが証明されています。
変圧器やコイルのメーカーにとって、不規則な形状に適合する材料の能力により、新たな設計の可能性が可能になりました。最近、ある顧客は、剛性材料が適合しないスペースに当社の柔軟なマイカ ロールを使用するだけで、電力コンバータのサイズを 20% 縮小することに成功しました。曲がりやカーブ全体にわたって一貫したパフォーマンスにより、複雑なアセンブリ全体にわたって均一な電気特性が保証されます。
当社のフレキシブルマイカロールの物語は、電気的特性と機械的特性の両方を優先した材料の選択から始まります。当社は、血小板の優れた完全性を備えた特殊マイカを調達していますが、本当の魔法は当社独自の処理方法で起こります。
当社の製造プロセスには、「制御された柔軟性エンジニアリング」と呼ばれるものが組み込まれています。これは、絶縁耐力を損なうことなく特定の柔軟性特性を達成するために接着マトリックスの組成を調整する方法です。これは画一的なアプローチではありません。お客様からのアプリケーション要件に基づいて柔軟性プロファイルを調整します。
すべての生産バッチは、「フレックスサイクルテスト」と呼ばれるものを受けます。これは、制御された屈曲プロトコルを通じて、長年の設置と動作のストレスをシミュレートする当社独自の方法です。これにより、長期的なパフォーマンスを予測し、実際の使用パターンに基づいて配合を継続的に改良することができます。
巻き取りプロセスは、フレキシブルな製品にとって特に重要です。当社では、材料の柔軟性に影響を与える可能性のある応力を引き起こすことなく、一貫したロール品質を維持する張力制御システムを使用しています。当社のパッケージング ソリューションも同様に重要です。当社は、保管および輸送中に素材の柔軟性特性を維持する特殊なコアと保護パッケージを開発しました。
