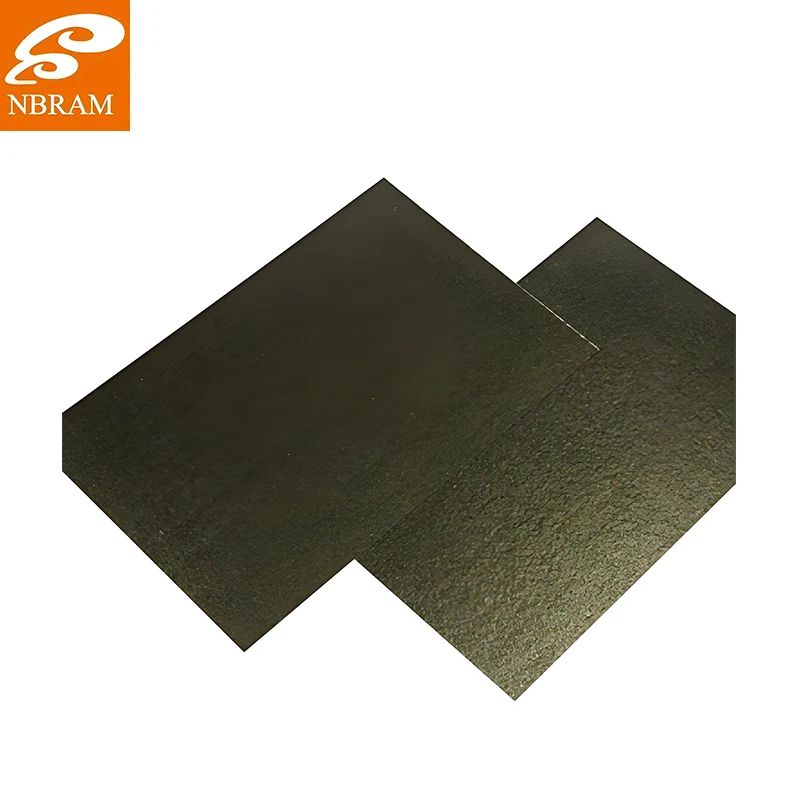

高温機器向けの信頼性の高い絶縁ソリューションをお探しの場合、NBRAM の金雲母マイカ プレート シリーズは真剣に検討する価値があります。この材料は、連続900℃の高温環境下でも安定した断熱性能を維持するため、冶金窯、ガラス加工装置、航空宇宙用熱保護システムに特に適しています。通常の白雲母に比べて耐熱性が30％以上向上し、耐熱衝撃性にも優れています。お客様からのフィードバックによると、当社の金雲母プレートは、アルミニウム電解セル絶縁層の類似製品よりも 40% 長く長持ちします。高品質のマイカプレートを購入する場合は、NBRAM のような完全な品質管理システムを備えたサプライヤーを選択することをお勧めします。
実際の製鉄炉の観察窓用途において、NBRAM の金雲母雲母プレートは非常に優れた性能を発揮し、15,000 時間以上の連続使用後も無傷のままであり、従来の材料を大幅に上回っています。その秘密は、溶融金属の飛沫や急激な温度変化に効果的に耐える独自の層状構造にあります。航空宇宙企業はこれらを遮熱材料として使用し、大気圏再突入の極限状態でも約 0.55W/m・K の安定した熱伝導率を維持します。さらに注目すべきことに、この材料はフッ化物に対して優れた耐性を示しており、通常の材料が腐食性雰囲気中ですぐに劣化してしまうアルミニウム精錬において特に価値があります。
NBRAM の金雲母雲母プレートの例: 密度範囲は 2.75 ～ 2.95g/cm3、厚さは 0.2mm ～ 5mm で、±0.025mm 以内の厳密な公差制御が可能です。高温試験中、絶縁耐力は 900°C で 20kV/mm 以上を維持し、体積抵抗率は 10¹²Ω・cm を超えます。 7.2×10⁻⁶/℃の熱膨張係数はほとんどの金属とほぼ一致し、熱応力を軽減します。標準サイズは400×600mm、600×900mmで、ウォータージェット切断も可能です。曲げ強度は800℃で95MPa以上を維持。
素材の選定から厳格に管理し、マグネシウム含有量が認定された高品質な金雲母鉱石のみを使用しています。独自の磁気分離により、鉄不純物は業界標準より 20% 優れた 0.75% 未満に抑えられます。当社の超音波支援積層技術は、製品の一貫性の鍵となる完全な結晶構造を保持します。
接着プロセスには、正確に 380℃ で硬化される特別に配合された高温シリコーン樹脂が使用されます。当社のエンジニアは、広範な実験を通じて、この温度範囲が樹脂とマイカの最適な統合を実現することを決定しました。 850℃で 2 時間の最終熱処理が重要であることが判明し、使用中のガス放出を効果的に防止します。
ルーチンの電気試験に加え、赤外線サーモグラフィーを使用して潜在的な剥離欠陥を検出します。各バッチは 20 回の熱サイクル (室温から 900℃) を受け、現場での信頼性を確保します。特に、エンジニアリング設計にとって貴重なデータである詳細な熱重量分析レポートを各クライアントに提供します。
