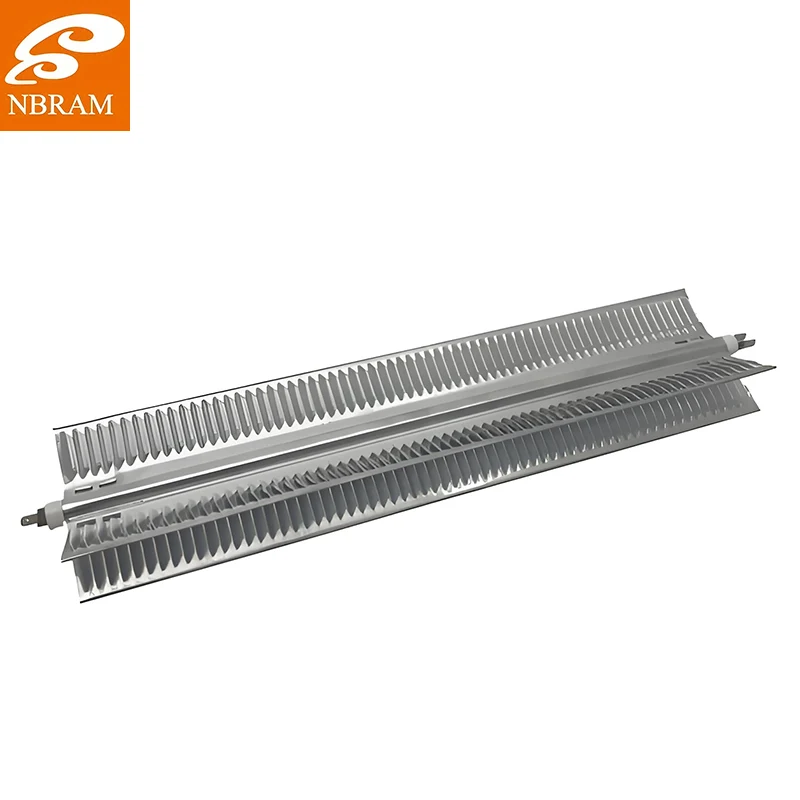

スペースの制約により、効率的な熱伝達を維持しながら最小限の設置面積で最大の加熱表面積が求められる場合、NBRAM の X 字型アルミニウム加熱チューブは、従来の直線加熱要素を上回る完璧な幾何学的ソリューションを提供します。あらゆるミリメートルが重要なプラスチック加工装置用の加熱システムを設計した経験から、これらは単なる加熱要素ではなく、コンパクトなスペースを強力な加熱ゾーンに変える熱効率の倍増剤であることがわかります。これらの革新的な加熱チューブは、抵抗線が埋め込まれた精密押出アルミニウム プロファイル、熱放散を最大化する最適化された表面積対体積比、および 1 つではなく 4 つの加熱面を提供しながら構造的剛性を提供する独自の X 断面を備えています。射出成形機、包装機器、工業用オーブンのいずれの加熱ソリューションを調達する場合でも、NBRAM の X 字型アルミニウム加熱チューブは、従来のヒーターでは到底太刀打ちできない熱性能とスペース効率を実現します。熱効率とスペースの最適化が同様に重要な用途には、これらの幾何学的加熱の驚異を注文してください。
占有スペースが大きすぎたり、加熱表面積が不十分だったりする従来の発熱体と格闘した後、X 型のアルミニウム製加熱チューブの発見は、熱工学の空間的課題に対する完璧な解決策を見つけたように感じました。 NBRAM の X 字型アルミニウム加熱チューブは、加熱技術における幾何学的な画期的な進歩を表しています。これらは単なる加熱要素ではなく、従来の 1 つの要素の設置面積内に 4 つの加熱面を提供する、スペースが最適化された熱システムです。これらのコンポーネントを非常に革新的なものにしているのは、全体の寸法を大きくすることなく表面積を大幅に増加できるため、エンジニアが通常は従来の複数のヒーターを必要とする熱性能を達成できることです。アルミニウム構造により、迅速な熱応答と優れた熱分布が保証され、また、独自の断面により、複雑なアセンブリへの取り付けと統合が簡素化される構造上の利点が得られます。
X 型のアルミニウム加熱チューブが熱管理に真の革命をもたらすのは、スペースが絶対的に重要であるにもかかわらず加熱要件が引き続き厳しいアプリケーションです。これらを射出成形ノズル ヒーター用に指定しました。X 構成がメルト チャネルの周りを完全に包み込み、金型設計者が要求するコンパクトなフォーム ファクターを維持しながら、すべての面から均一な加熱を提供します。 4 つの加熱面により、円形または平面ヒーターと比較して熱伝達効率が大幅に向上します。プラスチック加工用途では、温度均一性が最大 40% 向上することが測定されました。また、X 形状の構造的剛性により、これらのヒーターは組み立て時に構造要素として機能することができ、追加のサポート ブラケットの必要性が減ります。最近、当社はこれらを包装機械に実装し、単一のコンパクトなユニットから複数のシーリングジョーを同時に加熱します。スペースの節約により、お客様は同じ機械の設置面積内にさらに 2 つのシーリングステーションを追加できるようになりました。
X 型アルミニウム加熱管の製造プロセスは、冶金学、電気工学、精密押出技術の興味深い交差点を表しています。まず、熱伝導特性と押出特性を考慮して特別に選択された高純度アルミニウムビレットから始めます。アルミニウム合金の組成は非常に重要です。当社では、熱伝導率、機械的強度、押出性能の完璧なバランスを実現する 6063 または 6061 合金を使用しています。
押し出しプロセスでは魔法が起こります。当社のカスタム設計の押出ダイは、発熱体の長さ全体にわたって寸法安定性を維持する必要がある 4 つの等しいアームを備えた正確な X プロファイルを作成します。押出温度と速度は慎重に制御され、一貫した粒子構造と表面仕上げが保証されます。私は何時間もかけて押し出しプロセスを観察し、完璧なプロファイルの一貫性を達成するために、毎分の度やミリメートル単位でパラメータを調整してきました。
押し出し成形後、アルミニウムのプロファイルに精密機械加工を施し、抵抗線用のチャネルを作成します。当社では、CNC フライス盤を使用して、±0.05 mm の公差でワイヤ溝を切削します。これは、一貫したワイヤ配置と熱分布を確保するために重要です。溝の形状は、電気的絶縁を維持しながら、抵抗線とアルミニウムの間に最大の接触面積を提供するように最適化されています。
抵抗線の設置プロセスには、専門の機器と熟練した技術者が必要です。当社では、特定の抵抗値に合わせて正確に巻かれたニッケル-クロムまたは鉄-クロム-アルミニウムの抵抗線を使用しています。ワイヤーは慎重に溝に配置され、最終的な圧縮プロセスの前に一時的に固定されます。
圧縮段階では、加熱チューブが最終的な構造的完全性を達成します。全方向から均一な圧力を加える静水圧プレスを使用し、ホットスポットの原因となる空隙を排除しながら、抵抗線とアルミニウムの完全な接触を確保します。圧力レベルと持続時間は、特定のアルミニウム合金とワイヤの種類に基づいて慎重に調整されます。
最終的な製造ステップには、端子の取り付け、絶縁テスト、保護コーティングの塗布が含まれます。効率的な熱伝達を可能にしながら電気絶縁を提供する高温セラミックコーティングを使用しています。完成した各加熱管は、抵抗検証、絶縁耐力試験、絶縁抵抗測定などの厳格な電気試験を受けます。
品質管理には、加熱管を操作し、赤外線カメラを使用して 4 つの表面すべてにわたる均一な温度分布を確認する熱画像分析が含まれます。また、長期信頼性と熱疲労に対する耐性を保証するために、熱サイクル試験も実施しています。
X 型アルミニウム加熱管の性能を定義する技術仕様を調べてみましょう。 NBRAM の X 字型チューブは通常、断面寸法が 15mm × 15mm ～ 40mm × 40mm で、標準長さは 200mm ～ 2000mm です。電力密度の範囲は、特定のアプリケーション要件に応じて 1.5W/cm² ～ 6.0W/cm² です。動作温度はアルミニウム表面で最高 450°C に達しますが、内部抵抗線は最高 1200°C の温度に耐えることができます。電圧定格は 120V ～ 480V AC の標準工業用電圧をカバーしており、特定の電力出力を達成するために抵抗値がカスタマイズされています。アルミニウム合金の熱伝導率は約 200 W/m・K で、抵抗線から加熱面へ効率よく熱を伝えます。抵抗線とアルミニウムボディ間の電気絶縁性はDC500Vで100MΩを超え、耐電圧はAC1500V1分間に耐えます。
