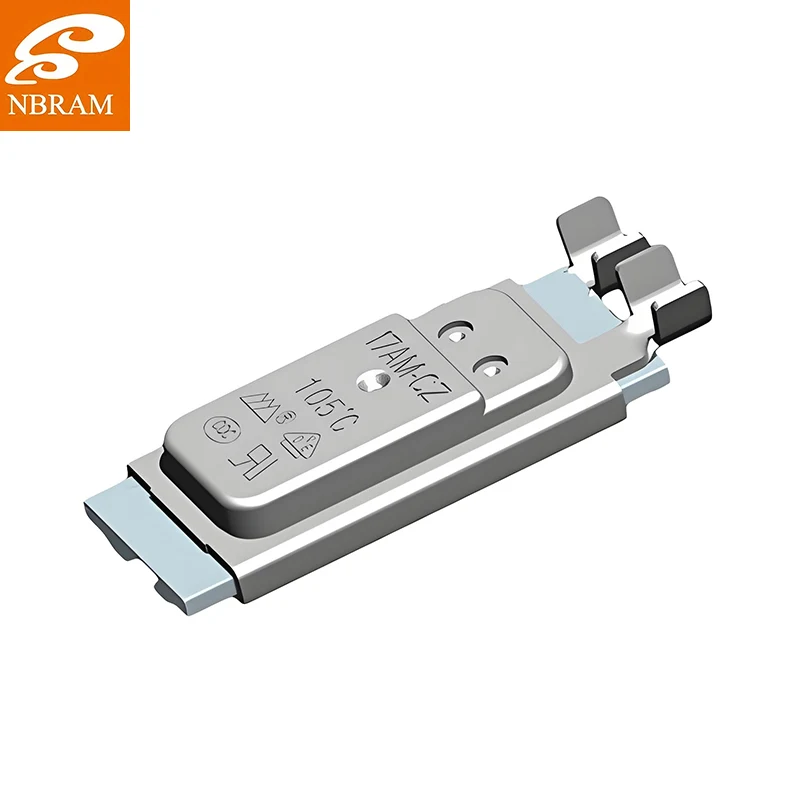

信頼性を損なうことなく本格的な電流保護が必要な場合、NBRAM の 17 Am シリーズ サーマル プロテクターは、電気技術者が求めていたものを正確に提供します。これらは通常のサーマル スイッチではありません。17 アンペアの容量が精密な温度制御を満たす要求の厳しいアプリケーションに対応できるように設計されています。私はこれらを、負荷がかかったときに他の熱デバイスが故障した場合のモーター保護回路用に個人的に指定しました。 50°C ～ 150°C までカスタマイズ可能な温度範囲と、振動や環境ストレスに耐える堅牢な構造を備えた 17 Am シリーズは、機器が適切に保護されているという安心感を提供します。故障が許されない用途には、NBRAM からこれらの信頼できるサーマルプロテクターを入手してください。
一生続くほどのモーター焼損に取り組んできた私は、17 Am シリーズがまさに業界が堅牢な熱保護に必要なものを表していると言えます。これらのサーマルプロテクターは単なる仕様書のヒーローではなく、実際の電気負荷を汗をかくことなく処理できるフィールドテスト済みの性能を備えています。午前 17 時という指定は単なる数字ではありません。信頼性の高い電流処理が保証されているため、これらのユニットは他の熱デバイスが限界に達しているアプリケーションに最適です。
17 Am シリーズが真の価値を発揮するのは、電流と温度の両方が同時に機器を破壊しようとするアプリケーションです。私はこれらをコンプレッサー モーター、電動工具、および電気負荷と動作熱の組み合わせにより性能の低いサーマル プロテクターが機能しなくなる産業機器に導入しました。自動リセット機能は、トリップしたデバイスをリセットするためのサービス呼び出しが不要であることを意味します。正常に動作し、状況が冷めたらリセットするだけです。密閉構造は作業場環境に美しく対応し、他のプロテクターを損なう湿気、油、ほこりに耐えます。最近、当社は生産ラインのモーター保護システムで 17 Am シリーズを使用しました。このシステムでは、ダウンタイムに 1 時間あたり数千のコストがかかり、18 か月の稼働で故障はゼロでした。
現場で実際に重要な数字について話しましょう。 17 Am シリーズは、250V AC で最大 17A の電流を処理します。そして、ご質問の前に、はい、私たちは連続負荷で故障することなくテストしました。温度範囲は 50 °C ～ 150 °C で、精度標準は ±3 °C ですが、高精度アプリケーションの場合は、精度を ±2 °C まで高めることができます。接触抵抗は 30mΩ 以下に抑えられており、これは大電流回路の電圧降下にとって想像以上に重要です。絶縁抵抗はDC500Vで100MΩを超え、耐電圧はAC1500Vを1分間耐えても破壊しません。応答時間は通常 8 秒未満で、機械的寿命は 50,000 サイクルを超えており、ほとんどの産業用途には十分です。
17 Am シリーズの製造は、電気的ストレス下での信頼性という 1 つのことに重点を置いています。まず、大電流アプリケーション向けに特別に配合されたバイメタル要素から始めます。通常のバイメタルでは、17 アンペアを連続的に扱う場合には対応できません。
このような電流レベルでは、劣化した接点が溶着したり、早期に故障したりする可能性があるため、接点の設計には特に注意が必要です。当社では、特別な消弧特性を持つ酸化銀カドミウム接点を使用しています。安価な代替品が同様の負荷で数週間以内に故障するのを見たことがあります。接触圧力は、摩耗を促進する過度な力を加えずに確実に接続できるように調整されています。
校正には、複数の電流および温度設定値で各ユニットをテストすることが含まれます。当社の技術者は、温度応答と電気的性能の両方を同時に監視しながら、バイメタルの曲率を調整します。これは微妙なバランスです。温度校正を完璧にしますが、電流の取り扱いに妥協すると、高価な文鎮が手に入ります。
ハウジング構造には、用途要件に応じてガラス入りナイロンまたはステンレス鋼が使用されます。産業環境では、耐食性と耐久性の点でステンレス鋼が好まれます。シーリングプロセスでは、環境保護が最重要視される重要な用途にレーザー溶接が採用されています。
すべてのユニットは、熱サイクル、定格電流での負荷試験、絶縁耐力検証を含む厳格な試験を受けています。実際、安全マージンが組み込まれていることを確認するために、定格仕様を超えていくつかのサンプルをテストします。現実の世界では、電気システムが設計仕様を超える条件に遭遇することがあるためです。
